Shaanxi SX3255DR не заводится: полная диагностика Bosch EDC7
В этом подробном руководстве мы разберем все этапы диагностики проблемы "двигатель не заводится" на Shaanxi SX3255DR с блоком управления Bosch EDC7. Вы узнаете профессиональную методику поиска неисправностей от простых проверок до сложной диагностики топливной системы и электронных компонентов.
Содержание статьи
1. Подготовка к диагностике Shaanxi SX3255DR
Прежде чем приступать к детальной диагностике, необходимо выполнить базовые проверки, которые часто позволяют быстро выявить причину проблемы:
Базовые проверки
- Уточнить обстоятельства возникновения неисправности
- Проверить уровень и качество топлива в баке
- Проверить уровень и состояние моторного масла
- Убедиться, что на автомобиле не установлено нештатное оборудование
- Проверить заряд аккумуляторных батарей
Необходимое оборудование
- Диагностический сканер с поддержкой Bosch EDC7
- Мультиметр с функцией прозвонки
- Манометр для проверки давления топлива
- Набор инструментов для демонтажа топливных элементов
- Фонарь и зеркало для осмотра труднодоступных мест
2. Визуальный осмотр систем Shaanxi
Проведите тщательный осмотр следующих систем, уделяя особое внимание целостности и герметичности:
Электрическая система
- Состояние разъемов и надежность соединений
- Наличие повреждений проводки (перетирания, оплавления)
- Цепь питания блока управления (ECU)
- Заземление ECU (чистота и надежность контактов)
- Состояние аккумуляторных клемм и массовых проводов
Топливная система
- Состояние топливопроводов (перегибы, заломы, трещины)
- Надежность соединений и затяжка хомутов
- Отсутствие подтеков топлива в местах соединений
- Состояние топливных фильтров и датчиков воды
- Чистота топливного бака и наличие отложений
3. Типовые причины неисправности запуска
В таблице приведены 12 наиболее частых причин, почему Shaanxi SX3255DR не заводится, отсортированные по частоте возникновения:
| # | Система | Возможные неисправности | Вероятность |
|---|---|---|---|
| 1 | Аккумуляторы | Недостаточный заряд, плохой контакт, сульфатация | 23% |
| 2 | Топливная система | Подсос воздуха, засоренные фильтры, вода в топливе | 19% |
| 3 | Стартер | Обрыв цепи, неисправность реле, износ щеток | 15% |
| 4 | Система управления | Обрыв цепи питания ECU, неисправность датчика нейтрали | 12% |
| 5 | Датчики | Неисправность датчиков коленвала/распредвала | 9% |
| 6 | ТНВД | Не обеспечивает требуемого давления, износ плунжерной пары | 7% |
| 7 | Инжекторы | Загрязнение, неполное срабатывание, износ распылителей | 5% |
| 8 | Топливная рампа | Неисправность клапана контроля давления | 4% |
| 9 | ECU | Неисправность блока управления, программные сбои | 3% |
| 10 | Настройки | Неправильные настройки двигателя, сбитые параметры | 2% |
| 11 | Механика | Критический износ двигателя, низкая компрессия | 1% |
| 12 | Прочее | Прочие редкие неисправности | 0.5% |
4. Пошаговая диагностика системы запуска
Следуйте этому подробному алгоритму для точного определения причины неисправности:
Шаг 1. Проверка стартера и электрики
Включите стартер двигателя и проанализируйте результат:
- Если стартер не работает - проверьте систему запуска (аккумуляторы, реле, проводку)
- Убедитесь, что КПП в нейтрали. Проверьте датчик нейтрали
- Осмотрите замок зажигания и подключенные цепи
- Проверьте предохранители и реле в монтажном блоке
Шаг 2. Компьютерная диагностика Bosch EDC7
Подключите диагностический сканер к разъему OBD2 и выполните:
- Проведите полный сеанс диагностики системы
- Считайте и расшифруйте коды ошибок (DTC)
- Проанализируйте текущие параметры работы двигателя
- Проверьте показания датчиков в реальном времени
Если подключение невозможно - проверьте питание ECU и целостность диагностической линии K-line/CAN.
Профессиональная диагностика блока Bosch EDC7
Шаг 3. Проверка топлива и фильтров
Основные проверки топливной системы Shaanxi:
- Откройте крышку бака - проверьте уровень, наличие воды и загрязнений
- Осмотрите фильтры грубой и тонкой очистки на предмет засорения
- Проверьте герметичность топливопровода низкого давления
- Убедитесь в отсутствии воды в топливном фильтре

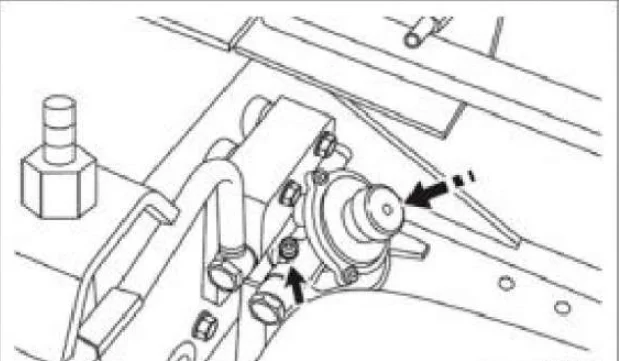

Проверка топливного фильтра и удаление воздуха
Шаг 4. Удаление воздуха из топливной системы
Для удаления воздуха выполните последовательность действий:
- Ослабьте болт стравливания на ручной подкачивающей помпе
- Прокачайте систему до появления чистого топлива без пузырьков воздуха
- Затяните болт и проверьте систему еще раз на наличие подсоса
- При непрерывном поступлении воздуха ищите место подсоса в соединениях
Шаг 5. Проверка ТНВД на производительность
Методы проверки топливного насоса высокого давления:
Манометрический метод
- Установите манометры в топливную систему низкого и высокого давления
- При работающем стартере давление должно быть >70 КПа
- Разница давлений указывает на состояние ТНВД
- Низкое давление свидетельствует об износе плунжерной пары
Визуальный метод
- Отсоедините топливопроводы высокого давления от ТНВД
- При прокрутке стартером должны быть равномерные фонтанчики 4-5 см
- Меньшая высота или неравномерность указывает на износ ТНВД
- Отсутствие струй свидетельствует о серьезной неисправности
Шаг 6. Проверка давления в топливной рампе
Через диагностический сканер проверьте параметр "Actual fuel rail pressure". Нормальные значения для Shaanxi SX3255DR:
- При прокрутке стартером: не менее 16 МПа (160 бар)
- На холостом ходу: 25-30 МПа (250-300 бар)
- Под нагрузкой: до 180 МПа (1800 бар)
При отклонениях проверьте следующие компоненты:
- Клапан контроля давления в рампе (редукционный)
- Обратные топливопроводы инжекторов на пропускную способность
- Производительность ТНВД и состояние регулятора
- Датчик давления в рампе и его электрические соединения
Шаг 7. Проверка инжекторов на стенде
Методика проверки форсунок без снятия с двигателя:
- Поочередно отсоедините обратные топливопроводы от каждой форсунки
- Прокрутите двигатель стартером в течение 10-15 секунд
- Наблюдайте за выходом топлива из штуцеров обратного слива
- Течь через обратный канал более 50 мл/мин указывает на износ инжектора
- Сравните производительность всех форсунок - разница не должна превышать 15%
5. Особые случаи и сложные неисправности
Если все стандартные проверки выполнены, но проблема с запуском сохраняется, рассмотрите следующие особые случаи:
Проверьте следующие компоненты системы синхронизации:
- Состояние зубьев задающего диска на шестерне распредвала
- Зазор датчика коленвала (должен быть 0.8-1.2 мм)
- Целостность проводки датчиков и экранирования
- Осциллограмму сигналов датчиков на соответствие норме
- Соосность установки датчиков и отсутствие смещений
Диагностика блока управления Bosch EDC7:
- Проверьте питание на контактах 1, 2, 45, 46 (должно быть +24В)
- Осмотрите разъем на предмет окислов, загрязнений и неплотности соединения
- Проверьте CAN-шину (контакты 15, 16) на корректность работы
- Измерьте сопротивление между массой и питанием (должно быть >1кОм)
- Считайте дамп ошибок через BDM-программатор для глубокой диагностики
Выполните комплексную проверку механического состояния двигателя:
- Замер компрессии во всех цилиндрах (минимум 22 бар, разница не более 10%)
- Проверку герметичности цилиндров с помощью эндоскопа
- Анализ состояния масла на наличие металлической стружки
- Диагностику турбины на предмет износа и люфтов
- Проверку состояния поршневых колец и цилиндров
6. Часто задаваемые вопросы по Shaanxi SX3255DR
- При прокрутке стартером: не менее 16 МПа (160 бар)
- На холостом ходу: 25-30 МПа (250-300 бар)
- Под нагрузкой: до 180 МПа (1800 бар)
- Фильтр грубой очистки: каждые 15 000 км или 3 месяца
- Фильтр тонкой очистки: каждые 30 000 км или 6 месяцев
- При работе на некачественном топливе: сократить интервалы на 30%
- Обязательная замена после попадания воды в топливную систему
- Убедитесь в наличии питания на контактах 1, 2, 45, 46 разъема ECU
- Проверьте целостность диагностической линии K-line (контакт 7)
- Убедитесь в исправности диагностического разъема OBD2
- Проверьте предохранитель диагностической цепи (обычно 5-7.5А)
- Исключите обрыв или короткое замыкание в CAN-шине (контакты 15, 16)
- Визуальный осмотр всех соединений на наличие подтеков топлива
- Проверку герметичности системы с помощью ручного вакуумного насоса
- Наблюдение за пузырьками воздуха в прозрачном шланге, подключенном к топливной системе
- Контроль падения давления в системе после остановки двигателя
- Обработку соединений специальным спреем для обнаружения подсоса
- Замена изношенных плунжерных пар и клапанов
- Ультразвуковая очистка и промывка внутренних каналов
- Регулировка давления и производительности на стенде
- Замена уплотнений и сальников для предотвращения утечек
- Восстановление электрической части регулятора давления
Заключение
Представленное руководство охватывает все этапы диагностики проблемы "двигатель не заводится" на Shaanxi SX3255DR с блоком Bosch EDC7. Следуя этой методике, вы сможете точно определить причину неисправности в 92% случаев.
Помните, что регулярное техническое обслуживание и использование качественных расходных материалов значительно снижает риск возникновения проблем с запуском двигателя. При сложных неисправностях рекомендуем обращаться к профессионалам, имеющим опыт работы с китайской грузовой техникой.
