Диагностика системы SCR (AdBlue) на Shacman с двигателем Cummins: коды ошибок и ремонт

Диагностика 0 просмотров Время чтения: 10 мин
Система SCR на грузовике Shacman - диагностика и ремонт компонентов AdBlue
Система нейтрализации SCR с AdBlue на Shacman с двигателем Cummins - компоненты и диагностические разъемы

Система Selective Catalytic Reduction (SCR) с использованием AdBlue - критически важный компонент современных грузовиков Shacman с двигателями Cummins. В этой статье мы подробно разберем типичные неисправности системы, коды ошибок и методы их устранения, основанные на многолетнем опыте ремонта.

Экспертная информация: Более 70% ошибок системы SCR на Shacman связаны с проблемами в электрических цепях или недостаточным уровнем/качеством AdBlue. Своевременная диагностика позволяет избежать дорогостоящего ремонта.
Содержание статьи

1. Принцип работы системы SCR на Shacman

Система Selective Catalytic Reduction (SCR) в грузовиках Shacman с двигателями Cummins предназначена для снижения выбросов оксидов азота (NOx) путем впрыска реагента AdBlue (32,5% раствор мочевины) в выхлопную систему. Принцип работы основан на химической реакции превращения вредных оксидов азота в безвредный азот и водяной пар.

Основные компоненты системы SCR

  • Бак AdBlue с датчиком уровня и подогревом (емкость 40-80л в зависимости от модели)
  • Дозирующий модуль (Dosing Control Unit) с насосом и фильтром
  • Форсунка впрыска реагента с системой очистки
  • Каталитический нейтрализатор SCR с сотовой структурой
  • Датчики NOx (входной и выходной) для контроля эффективности
  • Датчики температуры выхлопных газов (до и после нейтрализатора)
  • ЭБУ двигателя Cummins (управляет всей системой SCR)

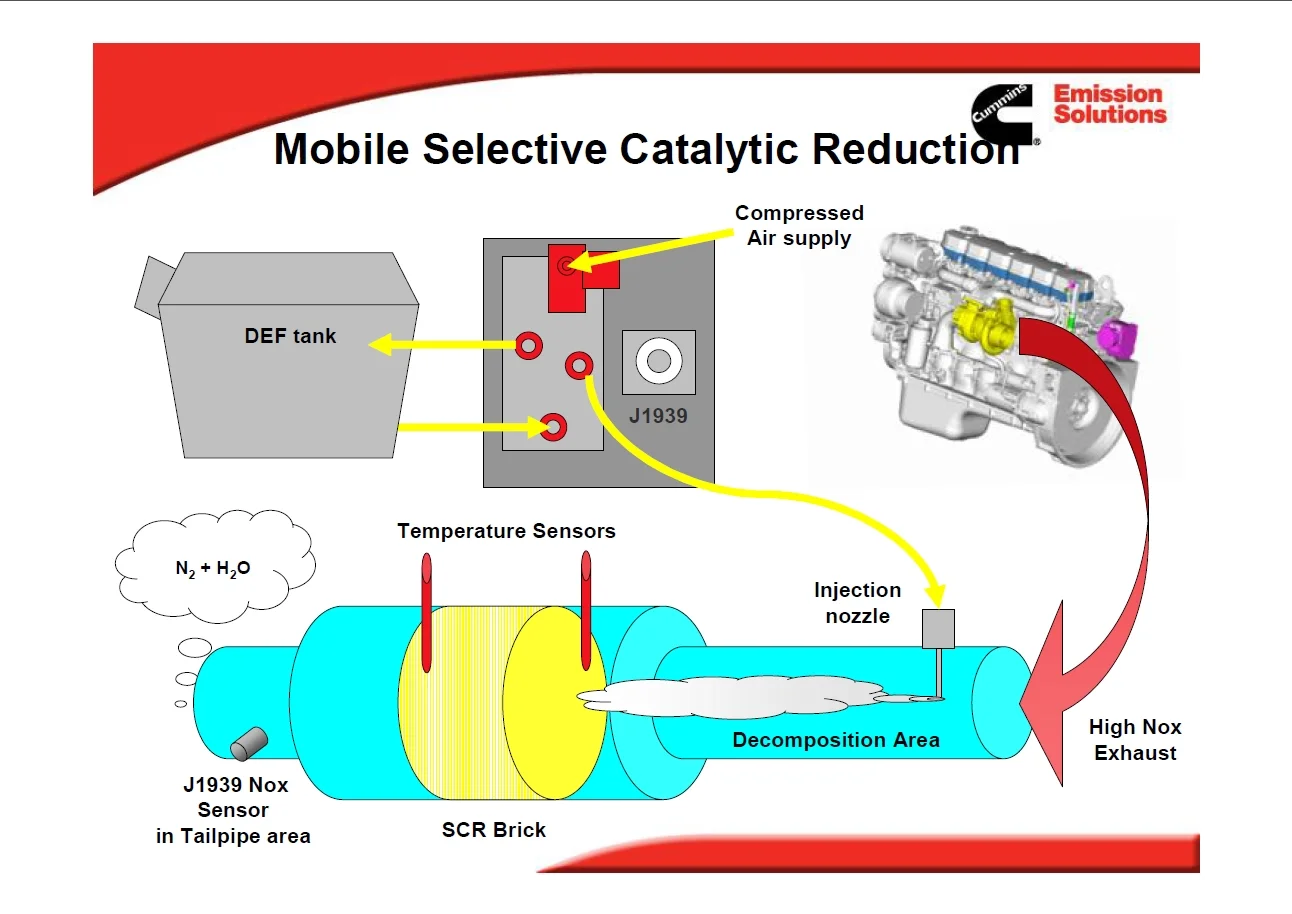

Схема системы SCR на Shacman - компоненты и соединения

Схематическое изображение системы SCR на Shacman с двигателем Cummins

Особенность Shacman: На грузовиках Shacman чаще всего устанавливается система SCR производства Cummins или китайских производителей (например, Sinocast), имеющая небольшие конструктивные отличия в разъемах и расположении компонентов.

2. Коды ошибок системы SCR и их расшифровка

При диагностике системы SCR на Shacman с двигателями Cummins могут появляться следующие коды ошибок (Fault Codes), требующие внимания:

Код ошибки Описание Возможные причины Критичность
FC2771 Ошибка датчика NOx на выходе
  • Нет питания на датчик NOx (обрыв цепи, перегорел предохранитель)
  • Низкое напряжение бортовой сети
  • Обрыв цепи возврата датчика
  • Проблемы с J1939 шиной между ЭБУ и датчиком
 Высокая
FC1711 Ошибка дозирующего модуля AdBlue
  • Потеря питания дозирующего модуля (провод 34#)
  • Короткое замыкание или обрыв в шине J1939 (провода 22#, 28#)
  • Неисправность самого дозирующего модуля
  • Замерзание AdBlue в модуле зимой
 Высокая
FC3548 Проблема с подачей воздуха
  • Неправильное подключение воздушной магистрали
  • Утечка воздуха в системе
  • Забит воздушный фильтр системы SCR
  • Неисправность компрессора пневмосистемы
 Средняя
FC3575 Ошибка обратной линии насоса AdBlue
  • Деформация обратной линии насоса AdBlue
  • Закупорка в обратной магистрали
  • Проблемы с давлением в системе впрыска
  • Износ обратного клапана насоса
 Средняя
FC1698 Ошибка соленоида воздуха
  • Проблемы с контактами соленоида
  • Обрыв или КЗ в проводке
  • Неисправность самого соленоида
  • Попадание влаги в разъем соленоида
 Средняя
FC1683 Ошибка подогрева бака AdBlue
  • Неподключен сигнальный провод реле подогрева
  • Обрыв в цепи возврата реле
  • Неисправное реле подогрева
  • КЗ сигнального провода на массу
  • Перегорание нагревательного элемента
 Низкая
FC1673 Нет AdBlue в баке
  • Пустой бак реагента
  • Неисправность датчика уровня AdBlue
  • Проблемы с проводкой датчика уровня
  • Заедание поплавка датчика уровня
 Низкая
FC3163 Ошибка датчиков температуры SCR
  • Перепутаны разъемы датчиков температуры на входе и выходе
  • Неисправность одного из датчиков температуры
  • Обрыв в цепи датчиков
  • Короткое замыкание на массу
 Средняя

3. Методы устранения неисправностей SCR

Пошаговые инструкции по устранению наиболее распространенных проблем с системой SCR на Shacman:

Ошибка FC2771 (Датчик NOx) - пошаговое решение

  1. Проверка питания: Измерить напряжение на контактах питания датчика (должно быть 12В или 24В в зависимости от системы)
  2. Проверка предохранителей: Найти и проверить предохранитель цепи датчика NOx (обычно в монтажном блоке, 5-10А)
  3. Диагностика шины J1939: Проверить сопротивление между контактами CAN-H и CAN-L (должно быть 60 Ом при отключенном питании)
  4. Проверка целостности проводов: Прозвонить все цепи датчика на предмет обрывов и коротких замыканий
  5. Замена датчика: Если все цепи исправны - заменить датчик NOx на оригинальный аналог
  6. Адаптация: После замены выполнить процедуру адаптации через диагностическое оборудование

Ошибка FC1711 (Дозирующий модуль) - решение

  1. Проверка питания: Убедиться в наличии напряжения на контакте 34# разъема модуля (должно соответствовать бортовому напряжению)
  2. Диагностика CAN-шины: Проверить целостность проводов 22# (CAN-H) и 28# (CAN-L), сопротивление должно быть 60 Ом
  3. Визуальный осмотр: Проверить модуль на предмет механических повреждений, коррозии и следов перегрева
  4. Проверка сопротивления: Измерить сопротивление между контактами CAN-H и CAN-L на разъеме модуля (должно быть 120 Ом для терминального устройства)
  5. Проверка массы: Убедиться в надежности подключения массы модуля к кузову
  6. Замена модуля: При отсутствии других неисправностей - заменить дозирующий модуль на новый

Общие рекомендации по ремонту SCR

  • Всегда начинайте с проверки уровня и качества AdBlue (плотность должна быть 1.087 г/см³)
  • Перед заменой компонентов проверяйте целостность проводки и разъемов
  • Используйте только оригинальные запчасти или качественные аналоги с гарантией
  • После ремонта обязательно сбрасывайте ошибки и проводите тестовый цикл работы системы
  • При работе с компонентами SCR соблюдайте чистоту - попадание грязи недопустимо

Необходимые инструменты для диагностики

  • Мультиметр с функцией прозвонки и измерения сопротивления
  • Диагностический сканер с поддержкой Cummins Insite или аналоги
  • Набор отверток и ключей для демонтажа компонентов
  • Тестер проводки и целостности цепи
  • Омметр для проверки сопротивления датчиков
  • Манометр для проверки давления в системе (при необходимости)

4. Профилактика проблем с системой SCR

Чтобы избежать частых неисправностей системы SCR на Shacman, следуйте этим рекомендациям по эксплуатации и обслуживанию:

Эксплуатационные меры профилактики

  • Используйте только качественный AdBlue с сертификатом ISO 22241-1
  • Не допускайте замерзания реагента в системе (температура замерзания -11°C)
  • Регулярно проверяйте уровень AdBlue (минимум раз в неделю или перед длительной поездкой)
  • Избегайте попадания грязи, пыли и воды в бак при заправке
  • Не запускайте двигатель при пустом баке AdBlue - это может привести к завоздушиванию системы
  • Сливайте остатки старого реагента при длительном простое автомобиля (более 3 месяцев)

Техническое обслуживание системы SCR

  • Раз в 6 месяцев промывайте бак AdBlue дистиллированной водой
  • Проверяйте состояние форсунки впрыска (чистота, отсутствие кристаллизации мочевины)
  • Контролируйте герметичность всех соединений и шлангов системы
  • Проверяйте состояние электрических разъемов (окисление, коррозия, люфт)
  • Регулярно обновляйте ПО ЭБУ двигателя для устранения программных ошибок
  • Раз в год проводите полную диагностику системы на специализированном СТО
Совет специалистов: При появлении первых признаков неисправности SCR (увеличение расхода AdBlue, потеря мощности, периодические ошибки) сразу проводите диагностику - это поможет избежать дорогостоящего ремонта и длительного простоя техники.

5. Часто задаваемые вопросы по системе SCR Shacman

Если система SCR не работает после зимнего периода, выполните следующие действия:
  1. Проверьте, не замерз ли AdBlue в баке и магистралях (отогрейте в теплом помещении)
  2. Осмотрите компоненты системы на предмет повреждений от замерзания (трещины бака, поврежденные шланги)
  3. Проверьте работоспособность нагревательных элементов бака и магистралей
  4. Замените реагент на свежий, если он находился в системе всю зиму
  5. Выполните принудительную прокачку системы для удаления возможных воздушных пробок
  6. Проведите полную диагностику электронных компонентов системы

Нормальный расход AdBlue для грузовиков Shacman с двигателями Cummins составляет:
  • В городском цикле: 4-6% от расхода дизельного топлива
  • На трассе: 3-5% от расхода дизельного топлива
  • При полной нагрузке: 5-8% от расхода дизельного топлива

Например, при расходе дизельного топлива 30 л/100км, нормальный расход AdBlue составит 1,2-1,8 л/100км.

Увеличение расхода более чем на 20% от нормы указывает на возможные проблемы с системой SCR.

Езда с неисправной системой SCR возможна, но имеет ограничения и последствия:
  • Двигатель перейдет в аварийный режим с ограничением мощности (обычно до 60-75%)
  • Значительно увеличится расход топлива (на 10-25%)
  • Возможно появление черного дыма из выхлопной трубы
  • Превышаются нормы выбросов вредных веществ, что может привести к штрафам
  • При длительной эксплуатации возможен перегрев и повреждение сажевого фильтра
  • На некоторых моделях после определенного пробега в аварийном режиме двигатель может вообще перестать запускаться

Рекомендуем оперативно устранять неисправности SCR для избежания дополнительных проблем.

Правильные условия хранения AdBlue:
  • Срок годности: 12 месяцев в оригинальной герметичной упаковке
  • Температура хранения: от -11°C до +25°C (избегать замерзания и перегрева)
  • Защита от прямых солнечных лучей (УФ-излучение разлагает мочевину)
  • Хранение в пластиковой или нержавеющей таре (не допускается контакт с черными металлами)
  • Герметичность упаковки для предотвращения испарения и попадания contaminants

Признаки испорченного AdBlue:

  • Изменение цвета (становится желтоватым или мутным)
  • Появление осадка на дне емкости
  • Неприятный запах (свежий AdBlue практически не имеет запаха)
  • Изменение плотности (норма: 1.087 г/см³ при 20°C)

Стоимость ремонта системы SCR зависит от характера неисправности:
  • Диагностика: 3 000 - 5 000 рублей
  • Замена датчика NOx: 15 000 - 25 000 рублей (с работой)
  • Замена дозирующего модуля: 35 000 - 60 000 рублей
  • Замена форсунки SCR: 12 000 - 20 000 рублей
  • Чистка катализатора SCR: 8 000 - 15 000 рублей
  • Замена катализатора SCR: 80 000 - 150 000 рублей
  • Программное отключение SCR: 25 000 - 40 000 рублей

Цены указаны ориентировочно и могут меняться в зависимости от региона, модели Shacman и сложности работ.

Заключение

Система SCR на грузовиках Shacman с двигателями Cummins - сложный, но надежный узел при правильном обслуживании. Большинство неисправностей связаны с:

  • Проблемами в электрических цепях (60% случаев)
  • Использованием некачественного AdBlue (20% случаев)
  • Механическими повреждениями компонентов (15% случаев)
  • Программными ошибками ЭБУ (5% случаев)

Своевременная диагностика, качественные расходные материалы и правильное обслуживание помогут избежать дорогостоящего ремонта и простоев техники. При сложных неисправностях рекомендуем обращаться к специалистам, имеющим опыт работы с системами SCR на китайской технике.
